一．概述

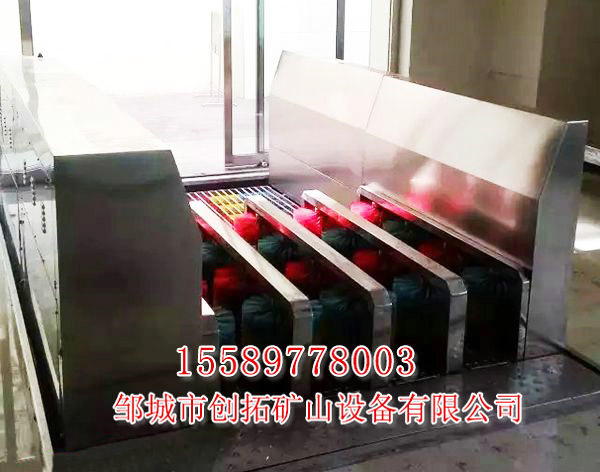

 洗靴机主要用于煤矿的工人的靴子清洗，国内近几来引进的新型产品。升井人员通过洗靴机时，不锈钢全自动智能洗靴机自动控制水、电、动力系统的运行，并能一次性刷净靴子底纹和靴面、靴筒上的煤泥污垢；无人通过时，控制整套设备处于待机状态，没有水、电的消耗及浪费，真正做到节能环保。

本设备根据Q/CTKS13《矿用洗靴机技术条件》

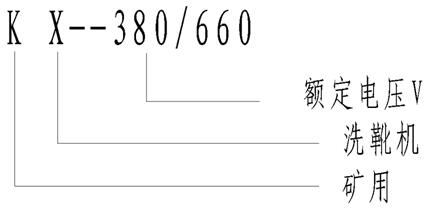

2.型号含义

3.适用场地与环境

 有于井口、副井口、井下等环境下。

4、设备特点：

 1）有效防水、防静电、耐磨耐腐蚀；

 2）过压过流，自动保护；

 3）可手控、自动控制；

 4）使用效果好、视觉漂亮、造型美观；

二、技术参数：

1、结构

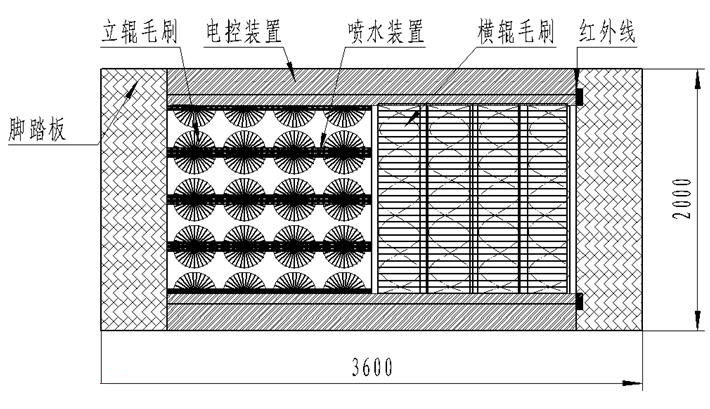

 设备由电控装置、传动系统、横辊毛刷、立辊毛刷、喷水装置、红外线感应等组成。

 刷筒采用彩色耐磨尼龙，立辊刷筒Φ250共有4排16个，横辊刷筒Φ200共有6排；；动力装置减速机两台分别控制立辊刷筒和横辊刷筒；控制装置为自动控制模块和手动控制模块，内置PLC程序编程器；自动喷淋系统采用耐压PPR耐压热熔管布设；控制装置为光电开关及电磁阀(对射型，电压AC380V)；内置涡轮变速箱；表面材质为全不锈钢制作。

 2、工作原理：

 当工人进入或走出井口时，靠近刷洗靴机，人体红外线传感器自动工作(也可手动按动按钮)，人体红外线传感器的感知信号传输给PLC主控器，主控器指令输出信息启动刷洗靴机电机及打开高压电动球阀或水泵。人在刷洗靴机软刷子中间行走，刷辊自动刷洗靴子上的煤尘及脏污。
 四、安装

 1、在设备下在地基前，检查各螺丝连接是否松动，各线路是否连接正常。

 2、确认总电压是否达标，供水是否正常。

 3、将设备放置在地基内，用水平仪检查安装是否平正。

 4、开启总电源，检查电控箱内指示灯是否开启。

 5、确认手自动开关是否正常，设备先预热5min，确认无异常声音，可正常使用。
 五、使用说明

 1、使用前请仔细阅读使用说明书，检查整机是否完好。

 2、检查各零件是否有松动，开启后是否有异常声音。

 3、开启总电源，看设备电源箱内是否通电。

 4、通电后先将设备开关旋钮打到手动，按启动键将设备启动，确认没有异常声音，检查供水是否正常，按下停止键将设备停止。

 5、将设备开关旋钮打至自动，设备会用红外线感应运行设备。可正常使用。
 六、注意事项

 1、开启设备前必须确认通电通水正常，方可使用。

 2、严禁带电维修。

 3、严禁随意更换零配件。

七、常见故障与排除

八、开箱及检查

 装置开箱检查时应根据装箱单仔细核对箱内物品的名称、型号、规格及数量，如有疑问，请及时与我公司联系。

九、运输与贮存

 运输过程中应有防潮、防雨措施；不允许有挤压和碰撞，装卸时严禁碰、掷、摔。贮存在通风良好、干燥的仓库内。

十、随机附件

 产品1套

 使用说明书1份

 出厂合格证
 十一、服务

 产品自出厂之日起十二个月以内，不是因使用不当出现的质量问题，我公司实行三包。十二个月后出现的质量问题，公司负责保修，并适当收取维修费及材料费。
