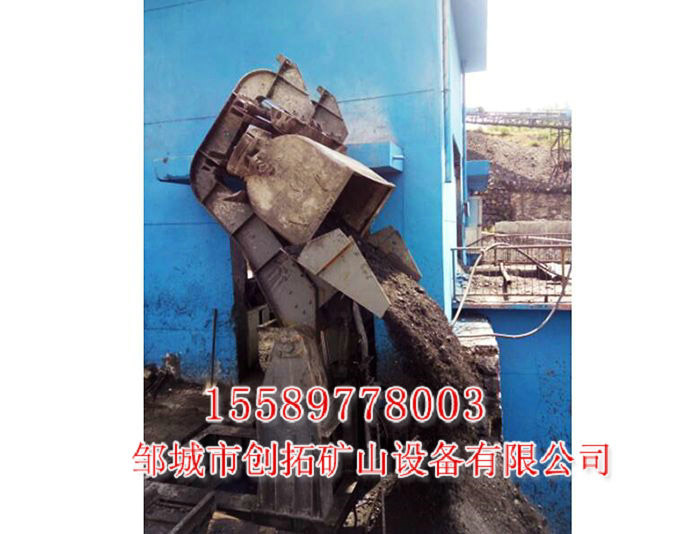

TFY-1.5/6型矿车液压翻车机用于地面与井口运输线路相接，配合MG1.7-6型1.0吨固定车箱式矿车使用，可将矿车翻转，使矿物侧卸装入自卸式载重汽车或其它运输设备上，其结构简单不需要很深的地下建筑就可转载，对采用汽车排矸或用汽车外销煤的矿井及地下水位较高地区较适用。

技术特征：

二、结构概述

 本设备由翻车机和液压系统所组成，翻车机（见图一）设有翻转液压缸和复位液压缸，通过转臂将载有矿物的矿车向上翻转，从而达到卸载目的，而复位液压缸对转臂起支承、缓冲及复位的作用，进车侧应设有阻车器，矿车进入翻车机停车时的动能被阻车器吸收，因此，翻车机本身不受冲击，翻车机转臂轨道上的凹面起阻车定位作用。

 转臂轨道上的凹面起阻车定位作用。

 复位缸的工作原理：

 1、复位缸的支撑与缓冲作用

 当翻转架重心过转轴中心向翻转侧转动时，由于重力会迅速侧翻形成冲击，所以复位缸的上支座应在翻转架重力向下时作支撑，复位缸的上支座在翻转架重力的作用下回缩而缓冲下降，从而起到缓冲作用。

 2、复位缸的复位作用：

 翻转架翻转后，由于翻转油缸的连接点已过旋转中心（死点）需由复位缸推动翻转架，使翻转架的重心过中心点后再由翻转油缸工作使翻转架复位，翻转架的两个翻转油缸必须同步升降

 三、安装、调试、使用、维护和安全事项

安装按地基图浇注混凝土地基并找平，同时预留地脚螺栓孔；待地基凝固48小时以后，把规定的地脚螺栓放在预留孔中，将设备平放在地基上，把地脚螺栓上端对准设备的地脚螺栓孔并穿入，然后找平；在确认设备底座已经完全水平后，把地脚螺栓扶直扶正，对地脚螺栓孔进行二次浇注；二次浇注完毕，待凝固72小时后，紧固地脚螺丝帽。调试按顺序接通管路，按图三电路图接上电源；将油箱中充足液压油（油面至液位计中上部）；按下启动按钮并立即停车（点试），观察电机转向是否与箭头方向一致，如不一致，应调整接线端子，确保电机转向与箭头方向一致（注意：油泵反转会导致损坏）；按下启动按钮，空转3-5分钟，观察电机运行情况，如无异常声音，即可按下主降钮，同时观察压力表读数，如果压力表读数大于或小于10MPa，应调整换向阀前端的调压旋钮，直至压力表读数为10MPa为止。复位缸下腔技撑压力调整：转向按钮置运转位置 ，按下主升按钮，当转臂梁压迫复位缸杆头下行时，视支撑压力表读数(在0--1Mpa之间调整)，（注意：试车时应点试，压力过高应立即停车，以免损坏液压系统元器件及设备）；电机转向及压力调好后，即可进入空载试车，反复翻转、下放、进出车5-6次，确认设备正常时，方可正式运行。使用

 将转向开关置运转位置。(检修位置时，可分别操作主升缸和复位缸动作，只在检修或调试时使用)

 矿车进入翻车机后，点动主升按钮，给翻转缸底腔充液压油，促使活塞杆上升，推动转臂翻转，当支承梁与复位支承座接触，复位缸活塞杆被压下降，此时矿车卸载，松开按钮。要使转臂复位时，再按住主降按钮，给复位缸底腔和翻转缸上腔充液压油，这时翻转缸活塞缩回，同时复位缸活塞顶出，此时液压油经系统卸荷回路直通油箱。转臂停止于低点，矿车可以进出。

 （四）维护

 1、 在使用过程中，油箱中的液压油应保持正常油位高度和清洁。定期检查，定期更换，建议每半年至壹年更换一次液压油和滤油器。更换期限根据工作条件和环境自行考虑，油箱上不要聚积雨水和尘土；

 2、 为保证液压系统的正常工作和各液压元件具体情况，随季节气温的变化应选用不同的抗磨液压油，建议夏季选用46#，冬季选用32#；

 3、 运行中油箱内的液油温度一般在30°C ~60°C范围内，不准大于60°C，若油温异常上升时，应停车检查，排除故障；

 4、 在运行中液压系统里出现不正常响声时应立即停止，彻底检查并排除故障后才能开启使用；

 5、 在安装和试运转中向各系统送油同时必须排除各系统里的空气，以保证液压缸速度平稳；

 6、 各接管处应联接牢靠密封可靠，防止产生吸气和渗漏现象；

 7、 当系统中发生故障时，禁止在工作状态进行检查和调整；

 8、 当液压系统在试运和排气时，人身尽量远离高压管边和避开压力油喷射方向；

 9、 翻车机必须安装在足够强度的基础上，地脚螺栓必须经常检查和紧固，这样即可防止运转时抖动和倾斜，又可保护机器延长使用寿命；

 10、必须使用斜撑以增加支架的刚性，避免损坏设备或出现安全事故；

 11、建议使用压力8-10Mpa，如果翻转扭矩大时，可将压力调到12Mpa，但不得超过12Mpa，压力过大会损坏齿轮泵及系统的元器件；

 12、电机转向必须与泵上的箭头指示方向一致，不可以反转，否则会损坏齿轮泵；

 13、如果出现设备压力或异常噪音，可能是油路堵塞（如进油滤网堵塞或换向阀中堵塞）或系统中进入空气，这时应排除污物，清洗油箱更换液压油，或空载运行，排出空气；

 14、工作时，转臂下面、翻车机后端及其两侧不得有人活动，以防发生危险；

 15、控制柜、电机、箱等应放置于干燥且雨水淋不到的地方；

 16、工作结束时，应将转臂放下，并关闭电源上锁；

 17、电气安装及维修必须由专业人员（持证）操作，避免出现安全事故；

 18、各轴承部分及注油杯等需要润滑的部分，要经常加油。
