一、用途、特点、适用范围
 1.1主要用途

 ZCL-1系列矿用水质过滤器用于煤矿井上、井下水质过滤。安装在煤矿井下采煤、掘进喷雾用水、巷道、皮带喷雾洒水管路或地面供水管路上，对所用水杂质（铁锈、泥沙、悬浮物等）进行过滤并可对过滤后留在过滤网内的杂质进行自动或半自动反冲洗的水质过滤器。
 1.2工作条件

 环境温度为－10℃～+40℃，煤矿井下空气成分应符合《煤矿安全规程》，工作环境允许有淋水情况，按照一般金属物搬运条件即可。
 1.3适用范围  适用压力为0.6-10Mpa管路中进行过滤。过滤精度达到60-200目（根据用户需要加工订做）.
 1.4执行标准  执行Q/CTKS15-2012 《ZCL-1型矿用水质过滤器技术条件》
 1.5 型号及含义

1.6 标记示例

 通经φ50、压力6.5Mpa、过滤器型号为：ZCL-1-50/6.5；

 通经φ108、压力10Mpa、智能型过滤器型号为：ZCL-1-108/10。

二、主要技术参数

 ZCL-1矿用水质过滤器（曾用型号ZCLH-1/ZCLH-2）基本参数（适用压力：0.6_6.5Mpa,其它压力可定做）

此尺寸可能有改动，恕不另行通知！智能型中心高度在上表基础上加100mm！

三、结构

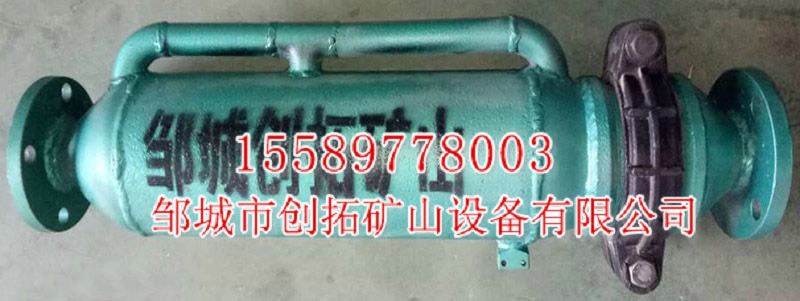

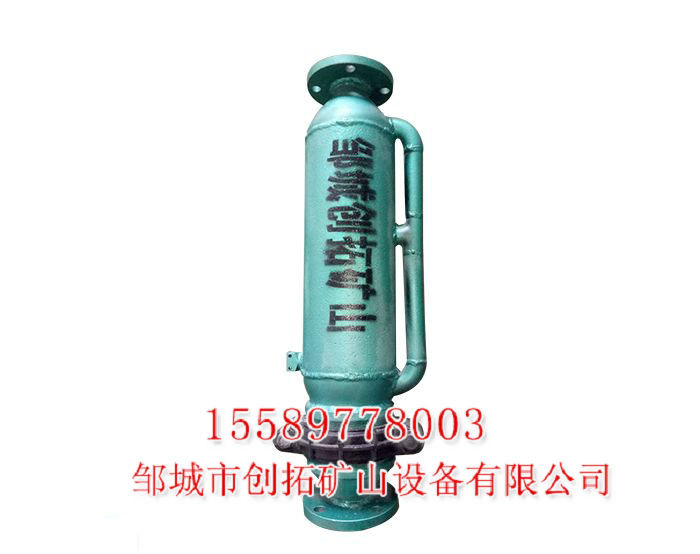

 反冲洗过滤器主要由碳钢筒体、特殊结构的不锈钢模形网、快速或法兰连接头、压差压力表、排污阀所组成。
 3.1、反冲洗过滤器

 反冲洗过滤器的结构是由进水口的分流板，将进水分成两股水流进入过滤网，过滤网将杂质等污物过滤掉，分开的两股水流形成对流反复的通过过滤网流进流出进行反冲洗的。

反冲洗过滤器状态（排污阀关闭）

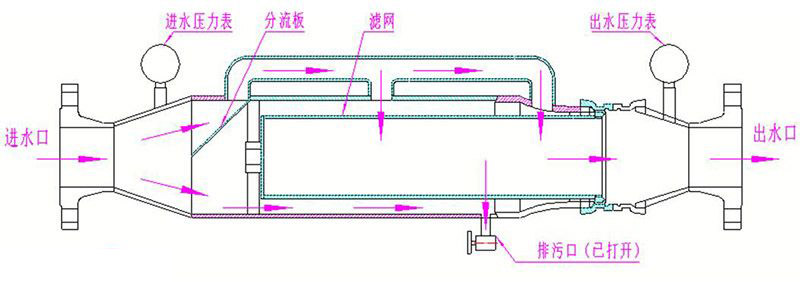

反冲洗过滤器排污状态（排污阀开启）
 四、工作原理

 过滤器正常过滤

 排污口阀门为关闭状态，待处理的水通过滤网时，水中的细小颗粒、杂质、悬浮物等由于惯性作用沉积在排污口附近，堵塞了出口段过滤网，两端压力表显示压力不一致，提示需要反冲洗滤网。

 反冲洗排污：
打开排污阀  ，这时分开的两股水流水流被迫从过滤网筒的入口段滤孔进入过滤筒内侧与壳体夹层，反向从网筒内侧向外冲洗粘附在网孔上的杂质，通过排污阀排出，达到在线清洁过滤网的目的，反冲洗后滤网恢复原功能。
