一、概述

  MSJ-3.0型锚索自动剪切机装置以电机带动减速器为动力，在PLC控制下自动实现成卷锚索的释放、定尺、定量、切断等功能。实现了成品锚索的连续生产。显著提高了生产效率、减少了工作人员数量，减轻职工劳动强度，提高了生产作业的安全性。

二、结构特点

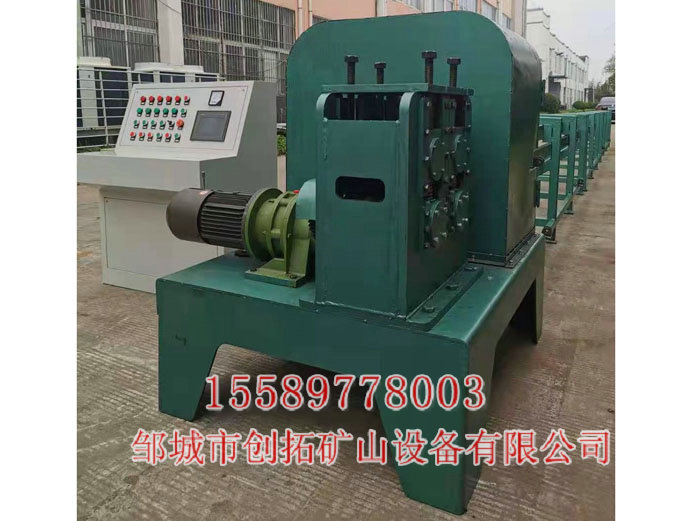

a、设备由锚索释放架、锚索牵引驱动机构、剪切机构、翻料装置、PLC电控系统等组成。

b、牵引驱动机构由电机带动减速器驱动滚动轮构成，摩擦轮采用特制材料，摩擦力大，不会伤害锚索表面，使用机械式传感器具有启停灵敏、位置准确、体积小、传递功率大的特点。

C、剪切机构由气缸和切割锯构成，具有剪切力大、锚索不散头的特点。

d、电控系统采用触摸屏控制，锚索长度、数量等均可方便的设置。

e、本设备采用新型全数字控制技术，由可编程序控制器（PLC)和触摸屏控制，可以实现自动送料、自

动切割、自动卸料并计数，同时显示预设、已切割的数量及历史切割数量。

f、本设备具 有自动卸料功能，可自动将 切割的锚索线推落、堆码。

g、本设备设计了送料导向口，穿线更加简单方便。

h、本设备走 料速度快，不间断连续送料。具有手动、自动等多种工作方式控制。

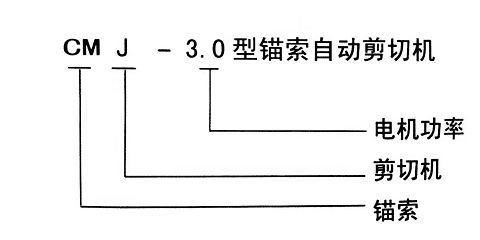

三、型号含义

四、主要参数

   装机功率：3.0kw

   运行速度：36m/min （可调）

   工作压力：380V

    牵引力： 60N.m

    操作方式：手动/自动

   设备总重量：500Kg
